Projekte - IRIS-Verschluss mit Servo SG90
Für ein Projekt mit der ESP32-Cam habe ich mal eine Möglichkeit gesucht, diese halbwegs gegen mechanische Beschädigungen zu schützen und bin dann auf die bei echten Kamerageräten übliche IRIS-Linse gekommen. Als druckbare 3D-Konstruktion ist das aber ein echt aufwendiges Bauteil...
Dieses Projekt ist zwar bereits konstruiert und in erster Version gedruckt, allerdings aktuell noch nicht abgeschlossen....
Die gesamte Mechanik soll in einen Grundkörper mit max. 60mm Durchmesser passen ( damit er in Mauerwerk mit einem Bohrer für Steckdosen eingesetzt werden kann ) und sowohl die Kamera des ESP32-Cam als auch 2 Hochleistungs-LED-Lampen schützen.
Angetrieben werden soll die Mechanik durch einen Servo SG90, hier müssen die Besonderheiten des Servo's hinsichtlich seiner Null-Position beim Einschalten etc. noch berücksichtigt werden.
Da wir hier recht kleine Bauteile haben, ist weiterhin die Druck-Qualität sehr wichtig.

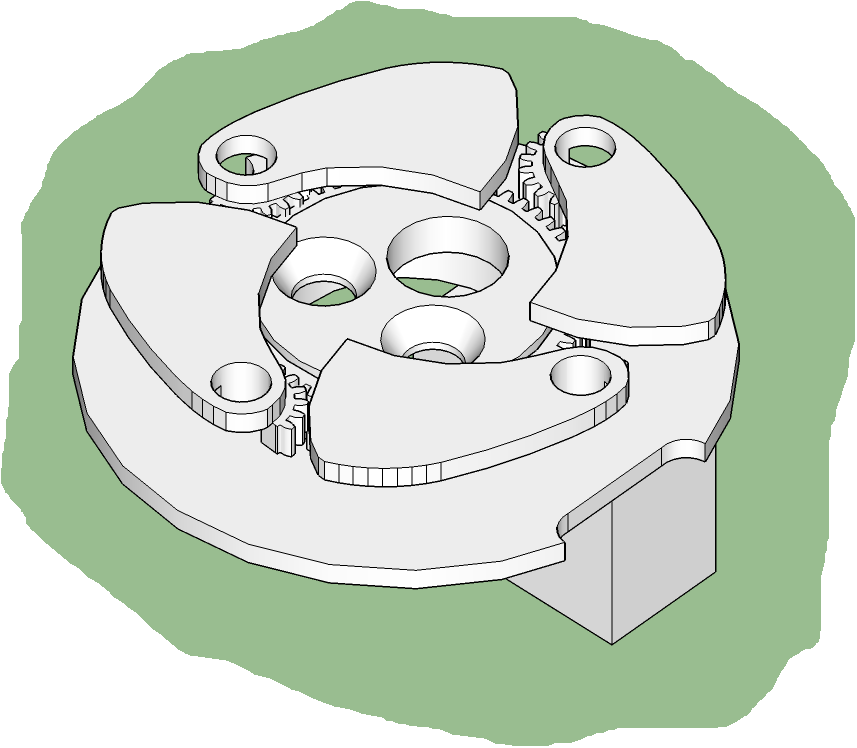

In der ersten Version sind vor Allem die 4 kleinen Linsen-"Blades" leider technisch (China-Filament-Drucker Anett A8) bedingt nicht so korrekt gedruckt worden, wie ich mir dies erhofft hatte.
Da ich mir aber zwischenzeitlich noch einen Resin-Harz-Drucker - diese Drucktechnik ist sehr viel genauer - besorgt hatte, werde ich es gelegentlich mal mit diesem probieren.
Hier aber schon mal die momentan aktuelle Sketchup-Datei zum Download....
Anmerkung....
Einige Geometrien in der Grundplatte bzw. dem Oberteil stammen aus den Erfordernissen des urspünglichen Projektes und haben mit der reinen Funktion der Iris-Konstruktion nicht zu tun - die könnt Ihr ggf. löschen....
Gesteuert soll die Sache dann vom ESP32-Cam werden, auch hier habe ich aber aktuell noch keine Programmierung anzubieten....
Sobald es hier Neuigkeiten gibt, werde ich dieses Projekt aktualisieren....
Probiert es doch einfach aus....
